Закладні конструкції. Що це і для чого вони потрібні?!

Закладні конструкції це монтажні елементи трубопроводів необхідні для підключення приладів вимірюють тиск і температуру.

Звідси видно, що закладні конструкції діляться на два виду:

Закладні конструкції для підключення приладів вимірюють тиску

Закладні конструкції для підключення приладів вимірюють температуру

Розглянемо I вид: закладні конструкції для вимірювання тиску. Правильно їх називати відбірні пристрої для вимірювання тиску. Найпростіша конструкція відбірного пристрою для вимірювання тиску складається з відведення і вентиля. Далі йдуть тонкощі: у залежності від меж виміру тиску, температури і характеристики вимірювального середовища підбирається матеріал з якого виготовлять відведення і тип запірної арматури.

Наприклад: робоче середовище — гаряча вода, тиск 0,6 Мпа.

Добірне пристрій тиску 1,6-225-ст20-МП (11б18бк)

Що ж входить в цю абревіатуру:

1,6 — це максимальний робочий тиск (1,6 Мпа)

225 - максимальна робоча температура (225 ºС)

ст20 — матеріал з якого виготовлять відвід (сталь 20)

МП - вид відбірного пристрою. В даному випадку пряме

11б18бк — тип запірної арматури, що входить в комплектацію.

(Прямим називається добірне пристрій, який монтується на горизонтальний трубопровід, кутовим — на вертикальний трубопровід)

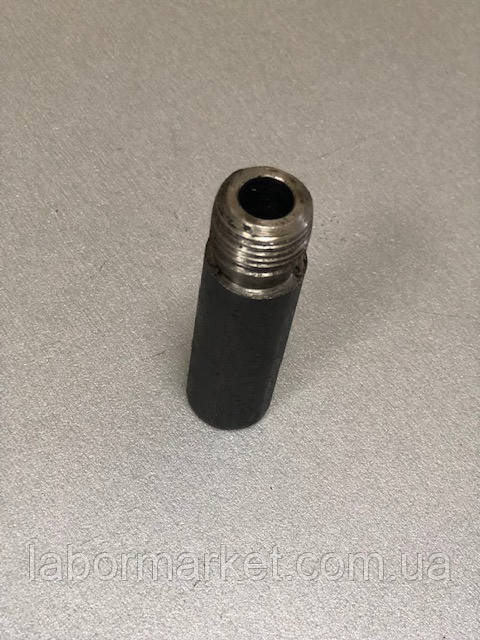

Тепер розглянемо II вид: закладні конструкції для вимірювання температури. У цю групу входять: бобишки і розширювачі.

Найважливішими параметрами для підбору бобишки є: тип (пряма або кутова (скошена)), довжина, різьба приєднання, матеріал з якого вона виготовлена.

До речі, в бобышку монтують крім термометра ще і манометр, якщо температура робочого середовища не вище 100ºС

Наприклад: Необхідна бобишках для термометра БТ-51.211(0-120С)G1/2.100

До цього термометру підійде БП01 G1/2-50 ст. 20

Що ж входить в цю абревіатуру:

БП — бобишках пряма

01 — виконання бобишки і тип приєднання за ТУ 4218-17416124-001-96

G1/2 — різьба

50 — монтажна довжина

ст. 20 - матеріал з якого виготовлять відвід (сталь 20)

(Розмір бобишки підбирається виходячи з довжини штока термометри і діаметра трубопроводу)

Для підбору розширювача, крім параметрів бобишки потрібно знати діаметр магістрального трубопроводу і креслення по якому його виготовляти.

До речі, на нашому сайті ви зможете підібрати закладні конструкції самостійно. Всі описи і фотографії ми викладемо на сторінках сайту

Якщо ж виникнуть складнощі напишіть або зателефонуйте нашим менеджерам, повідомте параметри (вони зазначені у прикладах цієї статті) і ми підберемо вам виріб, а також відправимо креслення або фотографію на погодження.
